无功补偿柜是是将固定容量的电容器组并联连接在配电变压器母线上，提供固定容量的容性无功功率，补偿感性无功功率，改善功率因数，稳定系统电压，提高整体的电力传输效率。在配电系统中常采用无功补偿柜提高系统回路功率因数，但在配电室中，将无功补偿柜的电气位置安装于贯穿母排最前端(即靠近变压器侧)或安装于贯穿母排最末端(远离变压器侧)两种方式，那么哪种方案适合呢？

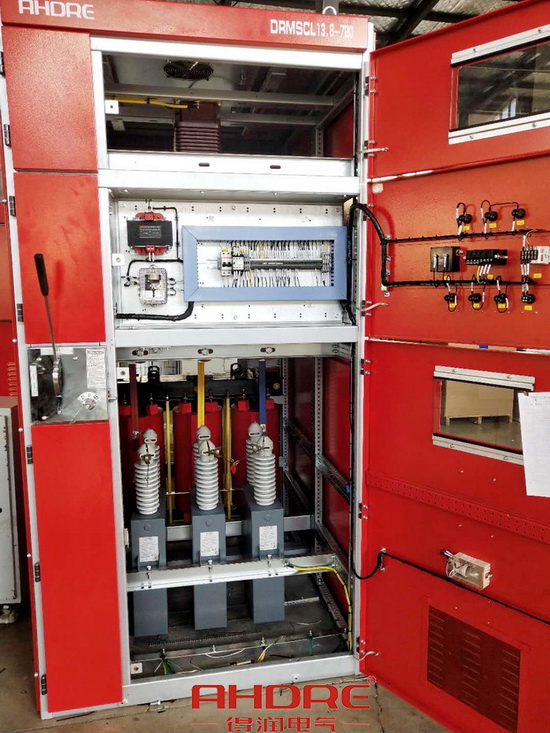

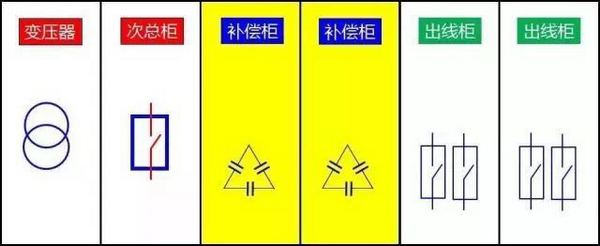

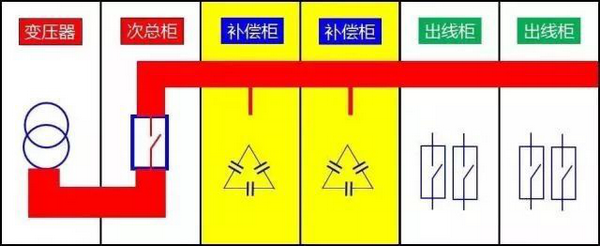

第一类: 安装于贯穿母排最前端(靠近变压器)

17700包青天论坛第二类: 安装于贯穿母排最末端(远离变压器)

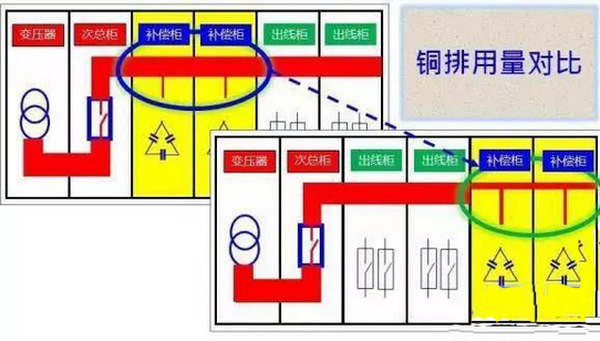

1.贯穿母排的容量比较

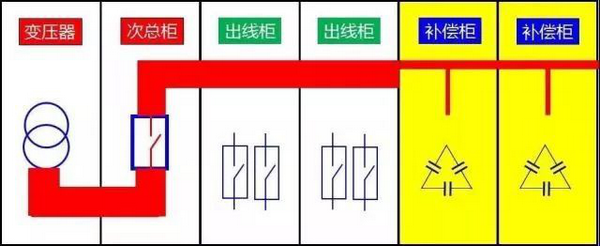

17700包青天论坛第一类: 安装于贯穿母排最前端(靠近变压器)

17700包青天论坛若补偿柜安装于贯穿母排最前端：由于所有负载电流将流经补偿柜内的贯穿母排,因此贯穿母排容量需同时考虑所有负载电流的载流量，故贯穿母排所须容量较大。

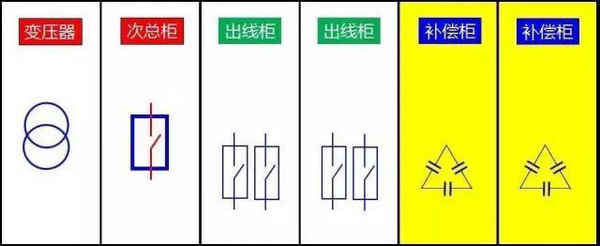

第二类: 安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：由于补偿柜置于贯穿母排最末端，因此补偿柜内的贯穿母排仅需考虑补偿柜的运行电流(含裕量)，故贯穿母排相较于前者所需容量较小。

综合比较

17700包青天论坛从设备投资角度，将补偿柜置置于贯穿母排最末端为最经济最省钱的安装位置。

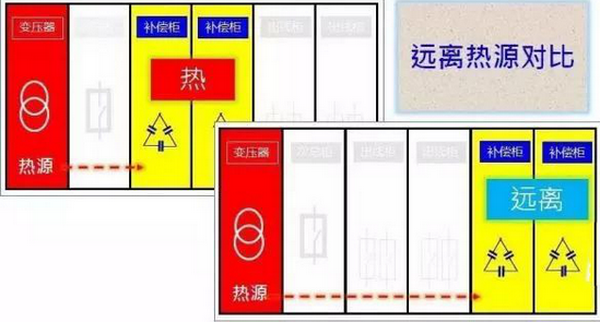

2.使用环境比较

因补偿柜内的电容器较易受环境温度影响，因此，补偿柜安装位置应注意使用的环境温度，以延长电容器寿命。

第一类: 安装于贯穿母排最前端(靠近变压器)

17700包青天论坛安装于贯穿母排最前端：由于补偿柜非常接近发热量最大的变压器，且补偿柜内的贯穿母排流经相对较大的电流，其将产生较高之温度，间接提高补偿柜内温度。

17700包青天论坛第二类: 安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：因补偿柜置于贯穿母排最末端，相对离变压器较远且补偿柜内的贯穿母排仅流经补偿电流，故相较于前者于补偿柜内产生较低损耗及温度。

综合比较

3.改善效果比较

无论补偿柜置于最贯穿母排前端或最末端，其对系统的功率因数改善、降低系统视在电流及谐波治理的补偿效果皆相同；

17700包青天论坛故无论将补偿柜安装于贯穿母排最前端或最末端，其不影响补偿柜的改善效果。

综合上述比较结果：

17700包青天论坛(1) 将补偿柜安装于贯穿母排最末端，母排所须容量最小且最经济；

17700包青天论坛(2) 补偿柜置于最末端对影响最小；

17700包青天论坛(3) 补偿柜无论安装于贯穿母排前端或末端的，改善效果一致。

17700包青天论坛因此补偿柜安装于贯穿母排末端为最经济且最佳的配置方式!
