分享一拖一自动高压变频旁路柜的结构特点
发布日期：2020-07-23
扫一扫
来源：
浏览次数：696

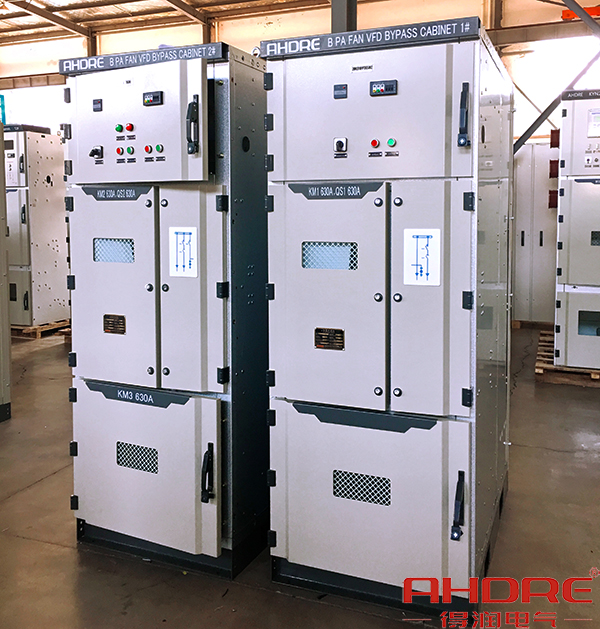

17700包青天论坛一拖一自动高压变频旁路柜是由两台柜体组成的，采用了真空接触器和隔离开关的搭配方案，利用PLC自动控制系统实现与变频器的全自动化切换功能。旁路柜的工作方式分别有自动和手动两种方式，根据现场的配电要求选择合理的技术方案。
一、连接方式

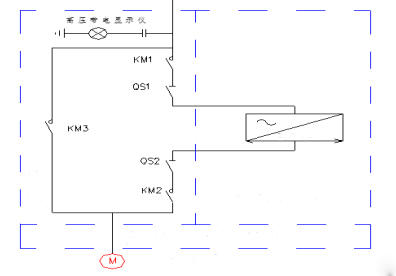

二、工作原理
真空接触器KM1、KM2与两个刀闸隔离开关QS1、QS2电气互锁；KM1、KM2与KM3电气互锁；当KM1、KM2闭合，KM3断开时，电机变频运行，当KM1、KM2断开，KM3闭合时，电机工频运行。
17700包青天论坛KM1闭合时，QS1操作手柄被锁死，不能操作；KM2闭合时，QS2操作手柄被锁死，不能操作。
高压变频器在运行过程中出现故障停机时，系统立即切断高压变频器输入输出接触器KM1、KM2，并合闸旁路开关KM3将电机投入工频电网定速运行。

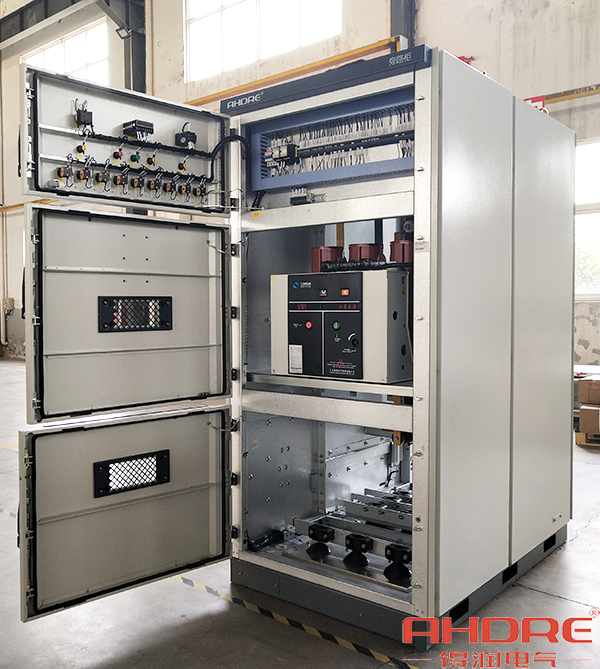

17700包青天论坛自动高压变频旁路柜根据结构形式的不同，可以分为单台、一拖一、一拖二等方案。单台自动旁路柜型方案通常采用三个真空接触器或三个真空断路器来实现的。双台柜与单台柜相比较，双台柜的解决方案，与变频器深度一致，拼柜后整体更加美观。
