17700包青天论坛得润电气由于业务量的不断增加，招聘了一批新员工入职，经验丰富的电气工程师为新入职的技术人员总结了这样一套CAD快捷方式汇总表，方便他们更快速的能够绘制电气图纸，小编这就拿来分享给大家，希望新晋电气人都能够尽快的掌握电气图纸的绘制。

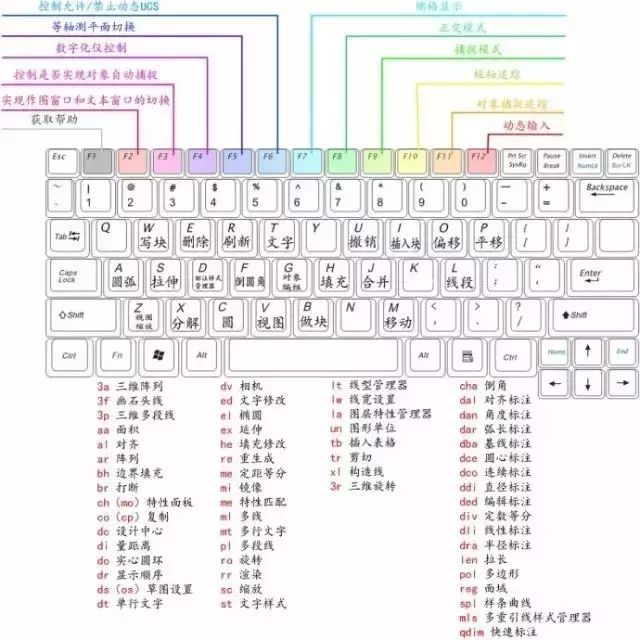

CAD快捷键：

一、常用功能键

F1: 获取帮助

17700包青天论坛F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

17700包青天论坛F4: 数字化仪控制　

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

17700包青天论坛F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪模式控制

（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）

二：常用CTRL，ALT快捷键

ALT+TK 如快速选择

ALT+NL 线性标注 ALT+VV4 快速创建四个视口

17700包青天论坛ALT+MUP提取轮廓

17700包青天论坛Ctrl+B: 栅格捕捉模式控制（F9）

Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉（F3）

Ctrl+G: 栅格显示模式控制（F7）

17700包青天论坛Ctrl+J: 重复执行上一步命令

17700包青天论坛Ctrl+K: 超级链接

17700包青天论坛Ctrl+N: 新建图形文件

Ctrl+M: 打开选项对话框

17700包青天论坛Ctrl+O：打开图象文件

Ctrl+P：打开打印对说框

17700包青天论坛Ctrl+S：保存文件

Ctrl+U：极轴模式控制（F10）

Ctrl+v：粘贴剪贴板上的内容

17700包青天论坛Ctrl+W：对象追 踪式控制（F11）

Ctrl+X：剪切所选择的内容

Ctrl+Y：重做

17700包青天论坛Ctrl+Z：取消前一步的操作

Ctrl+1：打开特性对话框

Ctrl+2：打开图象资源管理器

17700包青天论坛Ctrl+3：打开工具选项板

Ctrl+6：打开图象数据原子

Ctrl+8或QC：快速计算器

三：尺寸标注

DRA：半径标注

DDI：直径标注

DAL：对齐标注

DAN：角度标注

END：捕捉到端点

MID：捕捉到中点

INT：捕捉到交点

CEN：捕捉到圆心

QUA：捕捉到象限点

TAN：捕捉到切点

PER：捕捉到垂足

NOD：捕捉到节点

NEA：捕捉到最近点

AA：测量区域和周长（area)

ID：指定坐标

17700包青天论坛LI：指定集体（个体）的坐标

AL：对齐（align)

17700包青天论坛AR： 阵列（array)

AP：加载*lsp程系

AV：打开视图对话框（dsviewer)

SE：打开对象自动捕捉对话框

ST：打开字体设置对话框（style)

17700包青天论坛SO：绘制二围面（ 2d solid)

17700包青天论坛SP：拼音的校核（spell)

SC：缩放比例 (scale)

17700包青天论坛SN：栅格捕捉模式设置（snap)

17700包青天论坛DT：文本的设置（dtext)

DI：测量两点间的距离

OI：插入外部对象

RE：更新显示

RO：旋转

LE：引线标注

ST：单行文本输入

La：图层管理器

四： 绘图命令

A：绘圆弧

B：定义块

C：画圆

D：尺寸资源管理器

E：删除

F：倒圆角

G：对相组合

H：填充

I：插入

J：对接

S：拉伸

T：多行文本输入

W：定义块并保存到硬盘中

L：直线

M：移动

X：炸开

V：设置当前坐标

U：恢复上一次操做

O：偏移

P：移动

Z：缩放

以下包括3ds max快捷键

17700包青天论坛显示降级适配（开关） 【O】

17700包青天论坛适应透视图格点 【Shift】+【Ctrl】+【A】

排列 【Alt】+【A】

角度捕捉（开关） 【A】

动画模式 （开关） 【N】

改变到后视图 【K】

背景锁定（开关） 【Alt】+【Ctrl】+【B】

前一时间单位 【.】

下一时间单位 【，】

改变到上（Top）视图 【T】

改变到底（Bottom）视图 【B】

17700包青天论坛改变到相机（Camera）视图 【C】

改变到前（Front）视图 【F】

改变到等大的用户（User）视图 【U】

17700包青天论坛改变到右（Right）视图 【R】

17700包青天论坛改变到透视（Perspective）图 【P】

17700包青天论坛循环改变选择方式 【Ctrl】+【F】

默认灯光（开关） 【Ctrl】+【L】

删除物体 【DEL】

当前视图暂时失效 【D】

17700包青天论坛是否显示几何体内框（开关） 【Ctrl】+【E】

显示第一个工具条 【Alt】+【1】

专家模式棿佑（开关） 【Ctrl】+【X】

暂存（Hold）场景 【Alt】+【Ctrl】+【H】

取回(Fetch）场景 【Alt】+【Ctrl】+【F】

冻结所选物体 【6】

跳到最后一帧 【END】

跳到第一帧 【HOME】

17700包青天论坛显示/隐藏相机（Cameras） 【Shift】+【C】

显示/隐藏几何体（Geometry) 【Shift】+【O】

显示/隐藏网格(Grids) 【G】

显示/隐藏帮助（Helpers）物体 【Shift】+【H】

17700包青天论坛显示/隐藏光源（Lights) 【Shift】+【L】

显示/隐藏粒子系统（Particle Systems) 【Shift】+【P】

显示/隐藏空间扭曲（Space Warps）物体 【Shift】+【W】

17700包青天论坛锁定用户界面（开关） 【Alt】+【0】

17700包青天论坛匹配到相机（Camera）视图 【Ctrl】+【C】

材质（Material)编辑器【M】

17700包青天论坛最大化当前视图 （开关） 【W】

脚本编辑器 【F11】

新的场景 【Ctrl】+【N】

法线（Normal）对齐 【Alt】+【N】

向下轻推网格小键盘【-】

向上轻推网格小键盘【+】

17700包青天论坛NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】

NURBS调整方格1 【Ctrl】+【1】

17700包青天论坛NURBS调整方格2 【Ctrl】+【2】

17700包青天论坛NURBS调整方格3 【Ctrl】+【3】

17700包青天论坛偏移捕捉 【Alt】+【Ctrl】+【空格】

17700包青天论坛打开一个MAX文件 【Ctrl】+【O】

平移视图 【Ctrl】+【P】

交互式平移视图 【I】

17700包青天论坛放置高光(Highlight) 【Ctrl】+【H】

播放/停止动画 【/】

快速（Quick）渲染 【Shift】+【Q】

回到上一场景*作 【Ctrl】+【A】

回到上一视图*作 【Shift】+【A】

17700包青天论坛撤消场景*作 【Ctrl】+【Z】

撤消视图*作 【Shift】+【Z】

刷新所有视图 【1】

17700包青天论坛用前一次的参数进行渲染 【Shift】+【E】或【F9】

渲染配置 【Shift】+【R】或【F10】

在xy/yz/zx锁定中循环改变 【F8】

约束到X轴 【F5】

约束到Y轴 【F6】

约束到Z轴 【F7】

17700包青天论坛旋转（Rotate）视图模式 【Ctrl】+【R】或【V】

17700包青天论坛保存（Save）文件 【Ctrl】+【S】

17700包青天论坛透明显示所选物体（开关） 【Alt】+【X】

选择父物体 【PageUp】

17700包青天论坛选择子物体 【PageDown】

17700包青天论坛根据名称选择物体 【H】

选择锁定（开关） 【空格】

17700包青天论坛减淡所选物体的面（开关） 【F2】

显示所有视图网格（Grids）（开关） 【Shift】+【G】

显示/隐藏命令面板 【3】

显示/隐藏浮动工具条 【4】

17700包青天论坛显示最后一次渲染的图画 【Ctrl】+【I】

17700包青天论坛显示/隐藏主要工具栏【Alt】+【6】

17700包青天论坛显示/隐藏安全框 【Shift】+【F】

显示/隐藏所选物体的支架 【J】

显示/隐藏工具条 【Y】/【2】

百分比（Percent）捕捉（开关） 【Shift】+【Ctrl】+【P】

打开/关闭捕捉（Snap) 【S】

循环通过捕捉点 【Alt】+【空格】

声音（开关） 【】

17700包青天论坛间隔放置物体 【Shift】+【I】

17700包青天论坛改变到光线视图 【Shift】+【4】

17700包青天论坛循环改变子物体层级 【Ins】

子物体选择（开关） 【Ctrl】+【B】

帖图材质（Texture）修正 【Ctrl】+【T】

加大动态坐标 【+】

减小动态坐标 【-】

激活动态坐标（开关） 【X】

精确输入转变量 【F12】

全部解冻 【7】

根据名字显示隐藏的物体 【5】

刷新背景图像（Background) 【Alt】+【Shift】+【Ctrl】+【B】

显示几何体外框（开关） 【F4】

17700包青天论坛视图背景（Background) 【Alt】+【B】

用方框（Box）快显几何体（开关） 【Shift】+【B】

17700包青天论坛打开虚拟现实 数字键盘【1】

17700包青天论坛虚拟视图向下移动 数字键盘【2】

17700包青天论坛虚拟视图向左移动 数字键盘【4】

虚拟视图向右移动 数字键盘【6】

虚拟视图向中移动 数字键盘【8】

虚拟视图放大 数字键盘【7】

17700包青天论坛虚拟视图缩小 数字键盘【9】

实色显示场景中的几何体（开关） 【F3】

17700包青天论坛全部视图显示所有物体 【Shift】+【Ctrl】+【Z】

视窗缩放到选择物体范围（Extents） 【E】

缩放范围 【Alt】+【Ctrl】+【Z】

视窗放大两倍 【Shift】+数字键盘【+】

放大镜工具 【Z】

视窗缩小两倍 【Shift】+数字键盘【-】

根据框选进行放大 【Ctrl】+【w】

17700包青天论坛视窗交互式放大 【[】

17700包青天论坛视窗交互式缩小 【]】

轨迹视图

加入（Add）关键帧 【A】

前一时间单位 【<；】

17700包青天论坛下一时间单位 【>；】

编辑（Edit）关键帧模式 【E】

编辑区域模式 【F3】

编辑时间模式 【F2】

17700包青天论坛展开对象（Object）切换 【O】

17700包青天论坛展开轨迹（Track）切换 【T】

17700包青天论坛函数（Function)曲线模式 【F5】或【F】

17700包青天论坛锁定所选物体 【空格】

17700包青天论坛向上移动高亮显示 【↓】

17700包青天论坛向下移动高亮显示 【↑】

向左轻移关键帧 【←】

向右轻移关键帧 【→】

位置区域模式 【F4】

回到上一场景*作 【Ctrl】+【A】

撤消场景*作 【Ctrl】+【Z】

用前一次的配置进行渲染 【F9】

渲染配置 【F10】

向下收拢 【Ctrl】+【↓】

向上收拢 【Ctrl】+【↑】

材质编辑器

17700包青天论坛用前一次的配置进行渲染 【F9】

渲染配置 【F10】

撤消场景*作 【Ctrl】+【Z】

示意（Schematic）视图

下一时间单位 【>；】

17700包青天论坛前一时间单位 【<；】

17700包青天论坛回到上一场景*作 【Ctrl】+【A】

撤消场景*作 【Ctrl】+【Z】

Active Shade

17700包青天论坛绘制（Draw）区域 【D】

渲染（Render) 【R】

17700包青天论坛锁定工具栏（泊坞窗） 【空格】

视频编辑

17700包青天论坛加入过滤器（Filter）项目 【Ctrl】+【F】

17700包青天论坛加入输入（Input）项目 【Ctrl】+【I】

加入图层（Layer）项目 【Ctrl】+【L】

加入输出(Output）项目 【Ctrl】+【O】

17700包青天论坛加入（Add）新的项目 【Ctrl】+【A】

17700包青天论坛加入场景（Scene）事件 【Ctrl】+【s】

编辑（Edit）当前事件 【Ctrl】+【E】

17700包青天论坛执行（Run）序列 【Ctrl】+【R】

新（New）的序列 【Ctrl】+【N】

17700包青天论坛撤消场景*作 【Ctrl】+【Z】

NURBS编辑

CV 约束法线（Normal）移动 【Alt】+【N】

17700包青天论坛CV 约束到U向移动 【Alt】+【U】

17700包青天论坛CV 约束到V向移动 【Alt】+【V】

显示曲线（Curves) 【Shift】+【Ctrl】+【C】

17700包青天论坛显示控制点（Dependents) 【Ctrl】+【D】

显示格子（Lattices) 【Ctrl】+【L】

NURBS面显示方式切换【Alt】+【L】

17700包青天论坛显示表面（Surfaces) 【Shift】+【Ctrl】+【s】

显示工具箱(Toolbox) 【Ctrl】+【T】

17700包青天论坛显示表面整齐（Trims) 【Shift】+【Ctrl】+【T】

17700包青天论坛根据名字选择本物体的子层级 【Ctrl】+【H】

锁定2D 所选物体 【空格】

17700包青天论坛选择U向的下一点 【Ctrl】+【→】

17700包青天论坛选择V向的下一点 【Ctrl】+【↑】

17700包青天论坛选择U向的前一点 【Ctrl】+【←】

选择V向的前一点 【Ctrl】+【↓】

根据名字选择子物体 【H】

17700包青天论坛柔软所选物体 【Ctrl】+【s】

转换到Curve CV 层级 【Alt】+【Shift】+【Z】

17700包青天论坛转换到Curve 层级 【Alt】+【Shift】+【C】

转换到Imports 层级 【Alt】+【Shift】+【I】

转换到Point 层级 【Alt】+【Shift】+【P】

转换到Surface CV 层级 【Alt】+【Shift】+【V】

17700包青天论坛转换到Surface 层级 【Alt】+【Shift】+【S】

转换到上一层级 【Alt】+【Shift】+【T】

转换降级 【Ctrl】+【X】

FFD

17700包青天论坛转换到控制点（Control Point）层级 【Alt】+【Shift】+【C】

到格点（Lattice）层级 【Alt】+【Shift】+【L】

到设置体积（Volume）层级 【Alt】+【Shift】+【S】

转换到上层级 【Alt】+【Shift】+【T】

打开的UVW贴图

进入编辑（Edit)UVW模式 【Ctrl】+【E】

调用*.uvw文件 【Alt】+【Shift】+【Ctrl】+【L】

17700包青天论坛保存UVW为*.uvw格式的文件 【Alt】+【Shift】+【Ctrl】+【S】

打断（Break）选择点 【Ctrl】+【B】

17700包青天论坛分离（Detach）边界点 【Ctrl】+【D】

17700包青天论坛过滤选择面 【Ctrl】+【空格】

水平翻转 【Alt】+【Shift】+【Ctrl】+【B】

17700包青天论坛垂直（Vertical）翻转 【Alt】+【Shift】+【Ctrl】+【V】

17700包青天论坛冻结（Freeze）所选材质点 【Ctrl】+【F】

17700包青天论坛隐藏（Hide）所选材质点 【Ctrl】+【H】

17700包青天论坛全部解冻（unFreeze) 【Alt】+【F】

全部取消隐藏（unHide) 【Alt】+【H】

从堆栈中获取面选集 【Alt】+【Shift】+【Ctrl】+【F】

17700包青天论坛从面获取选集 【Alt】+【Shift】+【Ctrl】+【V】

17700包青天论坛锁定所选顶点 【空格】

水平镜象 【Alt】+【Shift】+【Ctrl】+【N】

17700包青天论坛垂直镜象 【Alt】+【Shift】+【Ctrl】+【M】

17700包青天论坛水平移动 【Alt】+【Shift】+【Ctrl】+【J】

垂直移动 【Alt】+【Shift】+【Ctrl】+【K】

平移视图 【Ctrl】+【P】

象素捕捉 【S】

17700包青天论坛平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】

17700包青天论坛水平缩放 【Alt】+【Shift】+【Ctrl】+【I】

垂直缩放 【Alt】+【Shift】+【Ctrl】+【O】

移动材质点 【Q】

旋转材质点 【W】

17700包青天论坛等比例缩放材质点 【E】

焊接（Weld）所选的材质点 【Alt】+【Ctrl】+【W】

焊接（Weld）到目标材质点 【Ctrl】+【W】

Unwrap的选项（Options) 【Ctrl】+【O】

更新贴图（Map) 【Alt】+【Shift】+【Ctrl】+【M】

将Unwrap视图扩展到全部显示 【Alt】+【Ctrl】+【Z】

17700包青天论坛框选放大Unwrap视图 【Ctrl】+【Z】

将Unwrap视图扩展到所选材质点的大小 【Alt】+【Shift】+【Ctrl】+【Z】

缩放到Gizmo大小 【Shift】+【空格】

缩放（Zoom）工具 【Z】

17700包青天论坛反应堆（Reactor)

17700包青天论坛建立（Create）反应（Reaction) 【Alt】+【Ctrl】+【C】

删除（Delete）反应（Reaction) 【Alt】+【Ctrl】+【D】

编辑状态（State）切换 【Alt】+【Ctrl】+【s】

设置最大影响（Influence) 【Ctrl】+【I】

17700包青天论坛设置最小影响（Influence) 【Alt】+【I】

设置影响值（Value) 【Alt】+【Ctrl】+【V】

ActiveShade (Scanline)

初始化 【P】

更新 【U】

宏编辑器

累积计数器 【Q】

复制 【co】

VBA宏命令【Alt】+【F8】

17700包青天论坛Visual Basic编辑器 【ALT+F11】
